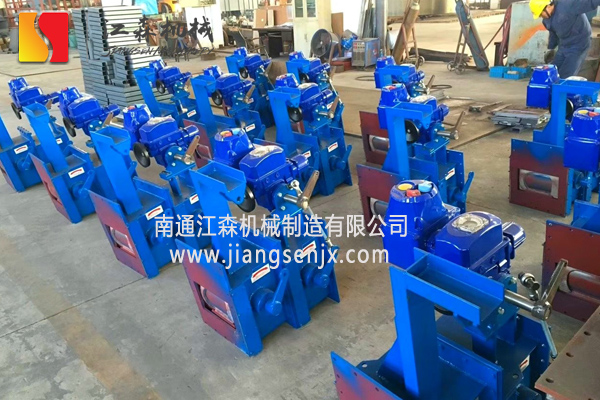

氣動開關閥
一、 概述
氣動開關閥主要在粉狀物料流量控制系統中作開關用。通常與流量控制閥串聯配套使用。氣動開關閥是以氣缸為動力實現開關作用。
二、 技術參數表
| 規格 項目部分 |
單位 | B250 | B300 | B400 | |
| 閥體 | 流量 | m3/h | 120 | 160 | 220 |
| 流速 | m/s | 3 | 3 | 3 | |
| 轉角θ | 度 | 71 | 71 | 71 | |
| 外徑 | mm | 260 | 280 | 320 | |
| 長度 | mm | 330 | 405 | 410 | |
| 流通面積 | m2 | 0.0148 | 0.025 | 0.0425 | |
| 氣缸 | 型號 | QGBII-100 | QGBII-100 | QGBII-100 | |
| 內徑 | mm | 100 | 100 | 100 | |
| 行程 | mm | 200 | 200 | 200 | |
| 工作壓力 | MPa | 0.15-1 | 0.15-1 | 0.15-1 | |
| 安裝形式 | 雙吊耳 | 雙吊耳 | 雙吊耳 | ||
| 透 氣 層 |
材料 | PETS-6 | PETS-6 | PETS-6 | |
| 透氣面積 | m2 | 0.05 | 0.07 | 0.09 | |
| 耗氣量 | m3/min | 0.5 | 0.5 | 0.5 | |
